【導讀】在使用同一時鐘源產生多個時鐘時，一個常見的問題是噪聲，通常表現為存在于噪底之上的雜散，這是因為單一時鐘源被倍頻或分頻為多個時鐘。那么使用多個時鐘時，該如何改善系統性能？
在使用同一時鐘源產生多個時鐘時，一個常見的問題是噪聲，通常表現為存在于噪底之上的雜散，這是因為單一時鐘源被倍頻或分頻為多個時鐘。偏移各時鐘的相鄰沿可以降低噪聲雜散，或者完全消除雜散，這具體取決于系統的時序裕量。這一現象是一個時間變量系統，其中時鐘信號的破壞與時域中的干擾位置相關。干擾位置是固定的，因此時鐘的破壞程度與干擾的幅度成比例，就像在線性系統中一樣。
來，送個例子，以時鐘發生器AD9516的兩路輸出為例加以說明吧~

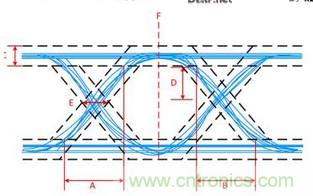

一路100MHz輸出連接到一個ADC，另一路2 5 M H z 輸出（1/4&TImes;fSAMPLE）為一個FPGA提供時鐘信號。兩路輸出時鐘的上升沿和下降沿幾乎是同時的，其結果是發生耦合效應，因為兩個快速運動的高帶寬時鐘沿每隔10ns出現一次，而不是所需要的一個時鐘沿。在此躍遷期間，內部或外部的噪聲必須很低，因為抖動或噪聲存在于時鐘的躍遷區時會破壞ADC的時序。提高壓擺率以加快時鐘沿（閾值區相應變小）不可避免地會縮短噪聲在閾值期間存在的時間，從而有效降低引入系統的均方根抖動量。在時鐘的穩態期間（高電平和低電平），時鐘噪聲不起作用。因此，只需延遲25MHz或100MHz時鐘便能展開二者的時間，移動干擾的位置。換言之，應將一個時鐘的躍遷沿安排在另一個時鐘的穩態期間出現。
本質上，這里涉及到一條走線與另一條相鄰走線由于串?dāng)_而引起的抖動(噪聲)。如果一條走線攜帶一個信號，而相鄰的并行走線攜帶一個變化電流，則信號走線中將產生一個電壓；如果它是時鐘信號，則時鐘沿出現的時間將被調制。如果這些時鐘沿出現在幾乎同一時間，就會發生問題。
