可測量發光二極管電壓的電路設計圖
發布時間:2014-07-04 責任編輯:sherryyu
【導讀】初入電子行業時總會煩惱怎么去測量發光二極管的電壓,相信你也有同感。這里介紹一種可測量發光二極管電壓的電路設計圖,供大家參考學習,具體的設計大家看下文。
本電路用發光二極管指示4個不同電平級別的電壓,電路中RS339是四比較器。當輸入電壓超過某一比較器的參考電壓時,該比較器以及它下面的比較器都輸出低電平,相應的發光管發光,指示出輸入電壓的高低。
LED1是零點電壓指示發光二極管,作為該電路的電壓參考點,它總是導通的。

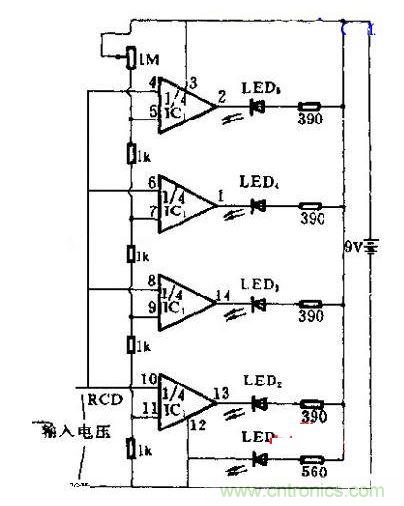

電路圖如下:
