【導讀】隨著環保意識的增強，電動車已大量進入我們家庭，成為部分人必不可少的交通工具。如何防止電動車被盜則是車主十分關心的問題，為此，出現了各類電動車防盜鎖。除此之外呢？還有什么好的方法防盜呢？我們?yōu)榇蠹医榻B一款電動車防盜報警器電路圖。
各類電動車防盜鎖大量涌出，但是，電動車被盜現象仍層出不窮，較高級的電動車防盜鎖在短時間內難以破壞，盜賊便將電動車搬上其它車輛上盜走，這樣，再高級的防盜鎖也顯得無能為力了。鑒于此，我們?yōu)榇蠹医榻B一款電動車防盜報警器電路圖。

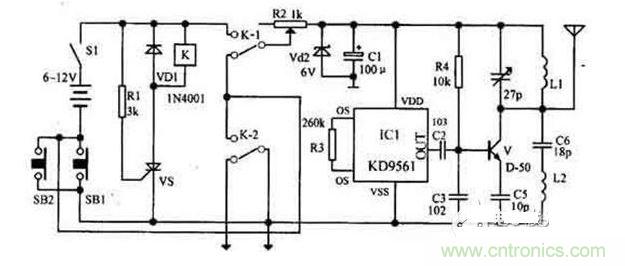

報警器發射機部分是由繼電器K和可控硅VS用來控制發射機電路的電源。IC1組成警聲信號電路。晶體管V及其外圍元件組成射頻振蕩電路，發射報警信號。
在等待狀態時，開關S1接通，而SB1斷開（即車頭鎖被鎖住），K就處在釋放狀態，報警發射機不工作。當車頭鎖被打開時（即SB1接通），VS被觸發導通，K吸合，接通發射機電源。SB1接通后，K-2的常開點將其自鎖，此時只有斷開S1報警方能結束。在K動作時，其常閉觸點K-l斷開，切斷發動機點火電路。
接收機電路由TDA7010和開關功放TWH8778、TWH68組成。當IC2 收到報警信號時其互腳的高電平通過IC3經IC4放大由TWH15放出報警聲。但要考慮到頻率的穩定性，因?yàn)?010自身沒有頻率穩定電路，在工作時要多作檢測，最好用印制板和貼片元件。
按上述操作方法停放車輛后，報警器即進入待報警狀態。在待報警期間，只要有人無論用什么方法打開車頭鎖或搬移車輛，都將觸發報警器報警不停，并切斷發動機電源使車輛無法起動，直至車主人趕來將點火鑰匙插入點火鎖內轉到關的位置，報警才能解除。
